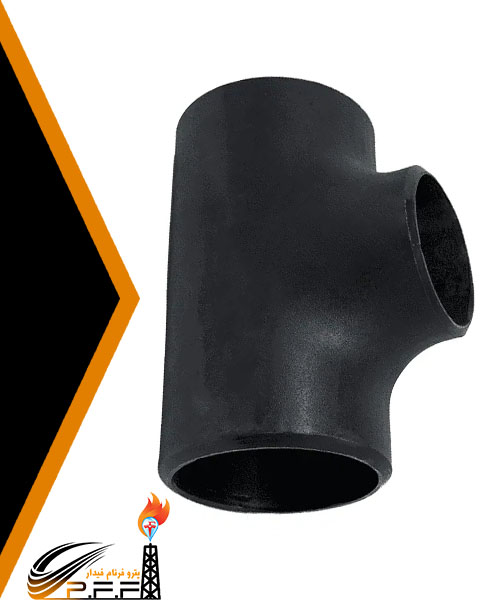

سه راهی فولادی
با واردات و فروش سه راهی فولادی جوشی رده 40 و 80 در خدمت شما عزیزان هستیم . مقاومت بسیار بالا مهم ترین خاصیت فولاد محسوب می شود که آن را به تأثیرگزارترین ماده صنعتی تبدیل کرده است , به طور کلی این آلیاژ در برابر کشش , سایش و خوردگی مقاومت بالایی دارد , سه راهی فولادی از جمله سازه های ساخته شده از فولاد است , این مقطع همانطور که از نامش پیداست باعث اتصال سه لوله به هم شده و پیوندی قوی را تشکیل می دهد . واردات و فروش سه راهی های مساوی و تبدیلی جوشی و رزوه ای مانیسمان فولادی از سایز 1/2 تا 36 اینچ با قیمت کف بازار . برای مشاوره وثبت سفارش با کارشناسان فروش ما تماس بگیرید .
- سه راهی فولادی و استانداردهای آن
- انواع مختلف سه راهی های فولادی
- راهنمای خرید سه راهی فولادی
سه راهی فولادی و استانداردهای آن
سه راهی فولادی قطعه ای است که برای اتصال ؛ تقسیم یا انشعاب خطوط لوله در سیستم های لوله کشی و انشعاب مایعات یا گازها مورد استفاده قرار میگیرد , این اتصال لوله شبیه T انگلیسی است به همین دلیل با عنوان TEE شناخته می شود .
سه راهی های فولادی معمولا بر اساس استاندارد ASME/ANSI B16.9 برای استاندارد جوشی و نیز استاندارد ASME / ANSI B16.11 برای اتصالات فشار قوی ساخته می شود که اتصالات جوشی مانیسمان و اتصالات فشار قوی به روش فورج و نیز اتصالات جوشی درزدار به روش جوشکاری تولید می شوند .
انواع مختلف سه راهی های فولادی
سه راه از نظر سبک تولید سه دسته اند :
- سه راهی جوشی
- سه راهی دنده ای
- سه راهی ساکت ولد
همچنین از نظر سبک فورجینگ به دو دسته تقسیم میشوند :
- سه راهی مانیسمان
- سه راهی درزدار
سه راهی جوشی فولادی
سه راهی فولادی جوشی یکی از اتصالات مهم در صنعت لوله‌کشی و پایپینگ است که برای انشعاب‌گیری از خطوط لوله مورد استفاده قرار میگیرد . این قطعه به دلیل مقاومت بالا، دوام طولانی و قابلیت تحمل فشار و دمای بالا، در صنایع مختلف از جمله نفت، گاز، پتروشیمی و تأسیسات ساختمانی کاربرد دارد.
سه راهی‌های فولادی جوشی به دو دسته اصلی تقسیم میشوند :
- سه راهی مساوی : در این نوع، قطر هر سه خروجی برابر است و برای انشعاب‌گیری با دبی یکسان استفاده میشود.
- سه راهی تبدیلی : در این مدل، قطر خروجی فرعی کوچکتر از قطر لوله اصلی است و برای تغییر جریان سیال با دبی متفاوت کاربرد دارد.
کاربردهای سه راهی جوشی
این اتصالات در صنایع مختلفی مورد استفاده قرار می‌گیرند، از جمله:
- صنایع نفت و گاز: برای انتقال سیالات تحت فشار بالا.
- پتروشیمی: جهت انشعاب‌گیری در خطوط فرآیندی.
- تأسیسات ساختمانی: در سیستم‌های گرمایشی و سرمایشی.
- صنایع آب و فاضلاب: برای توزیع و انتقال آب.
سه راهی فولادی دنده ای
دیگر سبک سه راهی های فولادی نوع دنده ای یا رزوه ای است که در دو نوع مساوی و تبدیلی به روش مانیسمان و معمولا محدوده سایزی 1/2 تا 36 اینچ تولید میشود . انواع سه راهی های دنده ای عبارتند از :
سه راهی های فلنجی فولادی :
این سه راهی فولادی بر اساس استاندارد ASME B31.3 ساخته می شوند و در لوله های سایز بالا و فشار بالا کاربرد داشته و در انتهایشان سه فلنج جوش داده می شود .
سه راهی های مساوی رزوه ای فولادی :
سه راهی های فولادی رزووه ای بر اساس ASME B16.11 ساخته می شوند و نحوه اتصالاتشان هر سه طرف آن به صورت مادگی داخل رزوه است .
سه راهی های نامساوی رزوه ای فولادی :
این مدل برای ایجاد انشعاب غیر هم سایز عمود از جریان اصلی و یا ترکیب دو جریان غیر هم سایز عمود بر هم استفاده می شود , هر سه طرف این اتصال به صورت داخل رزوه ای بوده و سایز دو سر هم راستا یکی می باشد و قسمت عمود بر جریان اصلی سایز تفاوت دارد .
سه راهی ساکت ولد فولادی
در کنار مدل های جوشی و رزوه ای ، نوع دیگری از اتصالات تولید میشوند که به آن ساکت ولد یا سوکت ولد گفته میشود . این مدل اتصالات که در اینجا از سه راهی آن صحبت میکنیم ، معمولا در داخل خود دارای نوعی فرو رفتگی است که اتصال میتواند تا عمق تعیین شده فرو رفته و روی تکیه گاه آن بنشیند . سه راهی ساکت ولد یکی از اتصالات فشار قوی در سیستم‌های پایپینگ است که برای انشعاب‌گیری در خطوط لوله با فشار و دمای بالا استفاده میشود. این نوع اتصال به دلیل طراحی خاص خود ، استحکام بالایی دارد و آب‌بندی مطمئنی را فراهم می‌کند .
- سایزبندی سه راهی ها ساکت ولد فولادی : سه راهی ساکت ولد در سایزهای مختلف از 1/2 اینچ تا 4 اینچ تولید میشود.
- کلاس فشاری : این اتصالات در کلاس‌های 3000، 6000 و 9000 موجود هستند که هرچه کلاس بالاتر باشد، تحمل فشار بیشتری دارد.
- متریال : کربن استیل یا همان فولاد کربن
- روش اتصال : ساکت ولد / سوکتی / سوکت ولد
- استانداردها : استانداردهای رایج برای سه راهی های فولادی ASME B16.11، ASTM A105 و ASTM A182 و استاندارد ایران است .
ویژگیهای سه راهی مانیسمان فولادی
- مقاومت بالا در برابر فشار و دما: این اتصالات از فولاد با کیفیت بالا ساخته شده‌اند و توانایی تحمل شرایط سخت صنعتی را دارند.
- دوام طولانی: به دلیل جوشکاری قوی و مواد اولیه مرغوب، این قطعات عمر طولانی دارند.
- آب‌بندی مطمئن: جوشکاری دقیق باعث جلوگیری از نشتی و افزایش ایمنی سیستم لوله‌کشی میشود.
- تنوع در سایز و ضخامت: سه راهی‌های فولادی جوشی در سایزهای مختلف و با ضخامت‌های متنوع تولید میشوند تا نیازهای مختلف صنعتی را پوشش دهند.
ویژگیهای سه راهی درزدار
در ابتدا به تفاوت سبک درزدا و مانیسمان میپردازیم تا با ویژگیهای آن نیز آشنا شویم .
روش تولید
- اتصالات مانیسمان بدون درز جوش تولید میشوند و از لوله‌های بدون درز ساخته شده‌اند که طی فرآیند نورد گرم شکل می‌گیرند.
- اتصالات درزدار از ورق‌های فولادی ساخته شده و پس از فرم‌دهی، درز جوشکاری میشود.
مقاومت در برابر فشار و دما
- اتصالات مانیسمان به دلیل نبود درز جوش، مقاومت بالاتری در برابر فشار و دمای بالا دارند و در صنایع حساس مانند نفت و گاز استفاده میشوند .
- اتصالات درزدار به دلیل وجود خط جوش، تحمل فشار و دمای کمتری دارند و بیشتر در سیستم‌های کم‌فشار و عمومی کاربرد دارند .
مقاومت در برابر خوردگی
- اتصالات مانیسمان به دلیل ساختار یکپارچه، مقاومت بیشتری در برابر خوردگی دارند و در محیط‌های خورنده عملکرد بهتری دارند .
- اتصالات درزدار در محل جوش حساس‌تر به خوردگی هستند، مگر اینکه با پوشش‌های محافظ تقویت شوند .
هزینه و اقتصادی بودن
- اتصالات مانیسمان به دلیل فرآیند تولید پیچیده‌تر، قیمت بالاتری دارند .
- اتصالات درزدار مقرون‌به‌صرفه‌تر هستند و در پروژه‌هایی که نیاز به کاهش هزینه دارند، گزینه مناسبی محسوب میشوند .
سه راهی های 45 درجه فولادی :
سه راهی 45 درجه وظیفه تغییر مسیر 45 درجه ای لوله را دارد و وقتی نیاز است که تغییر مسیر نرم تر و کمتر باشد , در سه راهی 90 درجه ای لوله به صورت قائم انشعاب می دهد این نوع مناسب برای تغییر مسیر سریع و مستقیم در سیستم های لوله کشی است .
کاربرد سه راهی های فولادی
مهم ترین کاربرد سه راهی های فولادی تغییر جهت جریان سیال , ایجاد شاخه ای جدید از جریان سیال , اتصال دو یا سه لوله با اندازه یکسان یا متفاوت , تجمیع چند شاخه از جریان و اتصال لوله به نازل تجهیزات اعم از ابزار , صافی و.. است سه راهی های فولادی در بسیاری از تجهیزات و لوله کشی های صنایع مورد استفاده قرار می گیرند از جمله
- صنایع پتروشیمی
- صنایع دارویی
- صنایع شیمیایی
- صنایع متالوژی
- صنایع نظامی
- خطوط انتقال میعانات و بخارات
راهنمای خرید سه راهی های فولادی
- مطمئن شوید سه راهی از فولاد با کیفیت و مطابق با استانداردهای جهانی ساخته شده است.
- اندازه آن باید با سایز لوله مطابقت داشته باشد .
- بر اساس مسیر و طراحی سیستم مشخص کنید سه راهی 45 یا 90 درجه باید باشد .
- سه راهی را انتخاب کنید که توان تحمل فشار کاری سیستم و دما را داشته باشد .
- برندهای شناخته شده را خریداری کنید مانندS.Steel , JFE Steel و…
