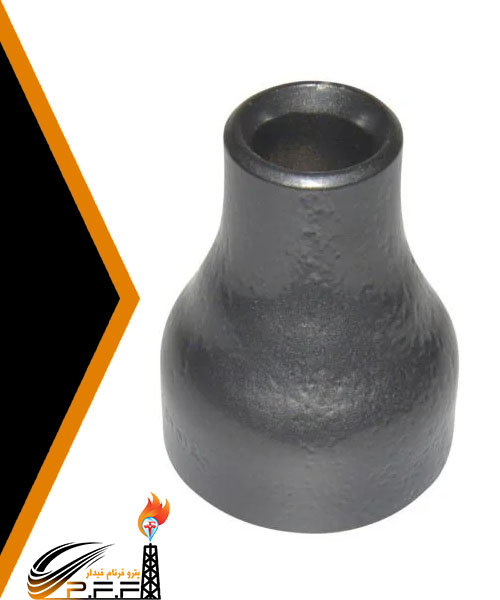

تبدیل جوشی غیر هم مرکز فولادی
در صنایع مختلف از جمله نفت، گاز، پتروشیمی و تأسیسات صنعتی، اتصالات جوشی نقش مهمی در ایجاد مسیرهای انتقال سیالات دارند. تبدیل جوشی غیر هم مرکز فولادی (Eccentric Reducer) یکی از اتصالات کاربردی است که به منظور تغییر قطر لوله به شکلی نامتقارن استفاده می‌شود. در این مقاله، به بررسی مشخصات، استانداردها، روش‌های تولید و کاربردهای این قطعه مهم می‌پردازیم . پترو فرنام فیدار تامین کننده انواع تبدیل های جوشی غیر هم مرکز و غیر هم مرکز فولادی رده 40 و 80 با برندهای مطرح اتصالات فولادی در خدمت شماست . برای مشاوره و ثبت سفارش با ما در ارتباط باشید .
مشخصات تبدیل جوشی غیر هم مرکز فولادی
تبدیل‌های جوشی غیر هم مرکز برخلاف نوع هم مرکز (Concentric Reducer) دارای طراحی خاصی هستند که محور دو سر آن‌ها در راستای یکدیگر قرار نمی‌گیرد، بلکه یکی از سمت‌های قطعه دارای جابه‌جایی محوری است. این طراحی به منظور جلوگیری از جمع شدن سیال در خطوط لوله، مخصوصاً در سیستم‌های تخلیه و پمپ‌ها، استفاده می‌شود.
ویژگی‌های مهم این تبدیل عبارتند از:
- کاهش فشار ناگهانی و جلوگیری از ایجاد ضربه قوچ در خطوط انتقال
- طراحی ویژه برای تخلیه موثر سیال و جلوگیری از تجمع مواد جامد
- مقاومت بالا در برابر فشار و خوردگی
- ساخته‌شده از فولاد کربنی، فولاد ضدزنگ و آلیاژهای خاص
استانداردهای تولید تبدیل جوشی غیر هم مرکز فولادی
این نوع اتصال بر اساس استانداردهای بین‌المللی تولید می‌شود تا کیفیت و عملکرد مطلوب آن تضمین شود. برخی از استانداردهای رایج شامل:
- ASME B16.9 – استاندارد ابعادی برای اتصالات جوشی
- ASTM A234 WPB – استاندارد متریال فولاد کربنی
- ANSI / ASME B31.3 – استاندارد طراحی و ساخت سیستم‌های لوله‌کشی صنعتی
- EN 10253 – استاندارد اروپایی اتصالات جوشکاری فولادی
روش‌های تولید تبدیل جوشی غیر هم مرکز فولادی
فرآیند تولید این نوع تبدیل شامل مراحل مختلفی است:
- برش اولیه – انتخاب متریال فولادی مناسب و برش دقیق آن
- فرم‌دهی گرم (Hot Forming) – تغییر شکل لوله با استفاده از روش حرارتی
- ماشین‌کاری و شکل‌دهی نهایی – تنظیم دقیق ابعاد و اندازه‌ها
- آزمون‌های کنترل کیفیت – شامل تست‌های مکانیکی، تست فشار و آزمایش‌های غیر مخرب (NDT)
- پوشش‌دهی سطحی – افزایش مقاومت در برابر زنگ‌زدگی و خوردگی
کاربردهای تبدیل جوشی غیر هم مرکز فولادی
این نوع تبدیل در صنایع مختلف نقش حیاتی ایفا می‌کند، از جمله:
- سیستم‌های انتقال سیالات در صنایع نفت و گاز – برای تنظیم فشار و کاهش سرعت جریان
- پتروشیمی و پالایشگاه‌ها – در فرآیندهای صنعتی حساس
- شبکه‌های آبرسانی – برای جلوگیری از تجمع رسوبات و جریان یکنواخت آب
- سیستم‌های پمپاژ و خطوط تخلیه – جهت تخلیه بهینه سیال و کاهش استهلاک تجهیزات
تبدیل جوشی غیر هم مرکز فولادی یک قطعه بسیار مهم در سیستم‌های لوله‌کشی صنعتی محسوب می‌شود. طراحی خاص این اتصال، علاوه بر افزایش بازدهی جریان، موجب کاهش مشکلاتی مانند جمع شدن سیال، ناپایداری فشار و ضربه قوچ می‌شود. رعایت استانداردهای تولید و انتخاب متریال مناسب، تأثیر مستقیمی در عملکرد این قطعه دارد.
