نکات مربوط به سه راهی استیل

اتصالات استنلس استیل برای اتصال انواع لوله ها در صنایع مختلف مانند نفت , گاز , پتروشیمی و.. به کار می رود , انتقال مایعات در شرکت های صنعتی نیاز به لوله و اتصالات دارد , از انواع اتصالات استنلس استیل سه راهی استیل است که در اکثر صنایع استفاده می شود در ادامه این مقطع T شکل پرکاربرد را بیشتر معرفی می کنیم .

• سه راهی استیل چیست و چه کاربردی دارد ؟
• اهمیت استفاده از سه راهی های استیل
• انواع سه راهی های استیل
• راهنمای خرید سه راهی استنلس استیل

سه راهی استیل چیست و چه کاربردی دارد ؟

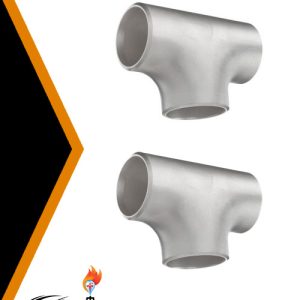

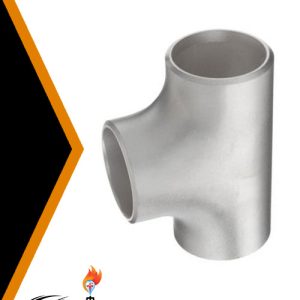

سه راهی استیل از اتصالات استنلس استیل بوده و ظاهر آن شبیه T انگلیسی است که یک سر آن ورودی و دو سر دیگر آن به عنوان خروجی عمل می کند , این مقاطع برای دریافت انشعاب یا تغییر و تقسیم جریان سیال به دو مسیر متفاوت یا  یا ترکیب دو سیال مختلف در یک مسیر لوله استفاده می شوند , این قطعه می تواند در اندازه ها و شکل های مختلف وجود داشته باشد و بسته به نیاز پروژه انتخاب می شود ,

آلیاژ مورد استفاده در این نوع اتصالات سری 304 , 316 , 304L و 316L است , و در صورت استفاده از آن در صنایع لبنیات , غذایی و دارویی از گرید 304L و 316L استفاده می شود , سه راهی ها معمولا در کلاس های فشاری 3000 تا 6000 ساخته می شوند اما با توجه به سیال مورد نظر می توان از کلاس های فشاری پایین تر نیز استفاده نمود در صنایع حاوی سیالات فشار قوی و یا سیالات اشتعال زا از این محصول در کلاس های فشاری بالا استفاده می شود .

نحوه اتصال سه راهی ها به صورت سر فرول , جوشی و دنده ای است , از نوع دنده ای این نوع اتصالات در صنایع شیر , لبنی , دارویی و غذایی استفاده نمی شود .

کاربردهای  سه راهی استیل عبارتند از

• صنایع غذایی
• صنایع لبنی
• صنایع دارویی
• صنایع آب و فاضلاب
• صنعت , نفت , گاز و پتروشیمی
• صنعت خودروسازی
• کشتی سازی
• نیروگاه های حرارتی و تولید برق
• سیستم های سرمایشی و گرمایشی
• تجهیزات ساخت مواد شوینده

همچنین از این قطعه در خطوط لوله استیل , برای هدایت سیال به دو مسیر مختلف و نیز برای کاهش تعداد لوله ها در خطوط پایپینگ و نیز در لوله هایی با جریان سیال فشار بالا استفاده می شود .

اهمیت استفاده از سه راهی های استیل

• انشعاب سیال در دو مسیر مختلف با کمترین هزینه و استفاده کم از لوله
• امکان اتصال لوله هایی با دو قطر مختلف
• قابلیت اتصال آسان
• بهداشتی و غیر سمی بودن
• مناسب برای کاربردهای مختلف به دلیل تنوع در طرح و اندازه
• مقاومت در برابر خوردگی و طول عمر بالا

انواع سه راهی های استیل

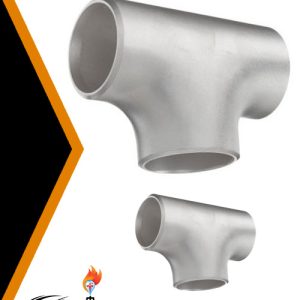

سه راهی های مساوی :

در این نوع سه راهی استیل اندازه قطر هر سه دهانه اعم از قطر نافی , خروجی و ورودی با هم برابر می باشد از این نوع در خطوط لوله ای استفاده می شود که سایز یکسان دارند .

سه راهی های نامساوی :

قطر خروجی و ورودی این نوع با هم برابر است ولی قطر نافی سه راهی کمتر از قطر ورودی و خروجی است و در مواردی که در مسیر خط لوله قطر دو لوله با هم برابر است و قطر لوله دیگر از این نوع کوچکتر می باشد استفاده می شود .

انواع سه راهی ها از لحاظ نوع اتصال نیز شامل

• اتصال ساکت ولد
• جوشی
• اتصال دنده ای

از لحاظ ابعاد نیز این مقاطع در سایزهای 2.1 تا 24 اینچ تولید می شوند .

راهنمای خرید سه راهی استنلس استیل

• سه راهی سری 304 برای کاربردهای عمومی و سری 316 برای محیط های دریایی و صنعتی مناسب تر است .
• تأیید کنید که سه راهی بر اساس استانداردهای بین المللی ( ASME و ASTM ) ساخته شده باشد .
• اطمینان یابید اندازه سه راهی با قطر لوله مطابقت داشته باشد .
• از برندهای معتبر در زمینه اتصالات استیل سابقه خوبی دارند خریداری کنید .
• نوع صنعتی که قرار است از سه راهی استیل در آن استفاده کنید را در نظر بگیرید .
